ESP32 Relays

Die Idee ist es verschiedene 230V Verbraucher über MQTT steuern zu können. Das soll mittels Relays und ESP32 auf dem Micropython läuft realisiert werden.

esp32relays
Git https://gitlab.aachen.ccc.de/mqtt/esp-relay
Kontakt nd
Status aktiv (2018-02-23 03:10)
Interessenten

Aufbau

Es gibt zentrale ESP32 Boxen die mit bis zu n Relayboxen verbunden sind. Als Verbindung werden Flachbandkabel mit 2×3 Pin und 2.54mm Pitch Flachbandstecker verwendet.

  1. VCC
  2. port 4
  3. port 3
  4. GND
  5. port 1
  6. port 2

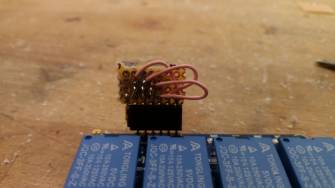

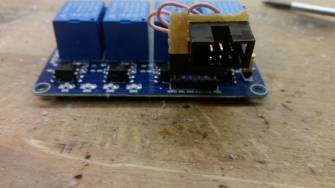

Relayboxen

An jeder Box hängen bis zu 4 Verbraucher a 10A. Die Steuerleitung ist mit Optokoppler getrennt. Es wird mit 5V Logik gearbeitet, dabei ist High ein logisches Off.
